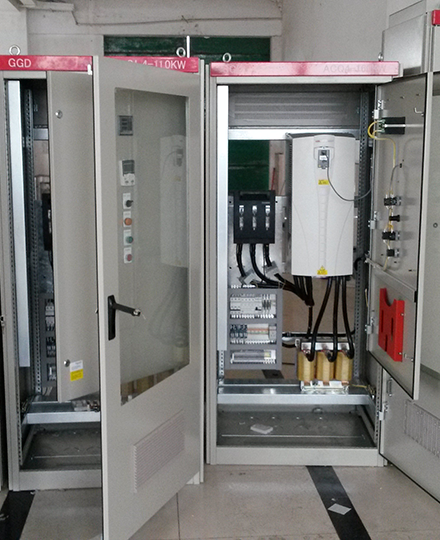

变频控制柜和控制柜区别

变频控制柜和控制柜区别

变频器工作原理

通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。该设备首先要把三相或单相交流电变换为直流电（DC）。然后再把直流电（DC）变换为三相或单相交流电（AC）。变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。

变频器具有调压、调频、稳压、调速等基本功能，内部结构复杂但使用简单，所以不只是用于启动电动机，而是广泛的应用到各个领域，各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有。随着技术的发展，成本的降低，变频器一定还会得到更广泛的应用。

交流变频空调器的工作原理是：变频技术是通过变频器改变电源频率，从而改变压缩机的转速的一种技术。通过变频器先进行交流到直流的变换，再通过变频器进行直流到交流的变换，从而控制交流电机的转速。而对变频器的控制是通过传感器将室内温度信息传递给微电脑，输出一定频率变化的波形，控制变频器的频率。

直流变频器的工作原理是把50Hz工频交流电源转换为直流电源，并送至功率模块主电路，功率模块也同样受微电脑控制，所不同的是模块所输出的是电压可变的直流电源，压缩机使用的是直流电机，所以直流变频器也可以称为全直流变速空调器。直流变频器没有逆变环节，在这方面比交流变频更加省电。变频器是用来省电的，加装了变频器的电机，根据工况可以省电15%-65%，如果企业耗电量非常大，剩下的电量是十分惊人的。

作用：

一、 变频器的直接作用：

通过改变电动机的电压和频率，使电机的速度可以无极调节。软 启动节能，功率因数补偿节能。

变频器的间接作用：

1.节能（节电）。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。降低电耗。

2.提高生产设备自动化程度。

二、 变频器工作原理

主电路是给异步电动机提供调压调频电源的电力变换部分，变频 器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

整流器

最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。

平波回路

在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。

逆变器

同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。

控制电路

是为给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路。它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进 行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。

（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、 电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。

（3）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。

（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（5）保护电路:检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。
